性能是存儲設備生產廠家重要競爭力，也是客戶最直觀了解的方面。得一微在怎么檢查性能可優化點，以及長時間使用能維持性能平穩方面，提出了更高的追求。

1性能上限

在Host進行寫讀操作時，性能的上限是由總線的數據傳輸速度加上Flash操作時間來確定的。一個通道理想的寫入狀態是，數據總線一直被有效數據占據。這個時候不可避免會存在的影響性能的方面為：

1. 命令發送時間：無法避免的部分

2. RB時間：通過切CE等方式解決，這里不做討論

3. 非Host數據傳輸時間：不屬于Host使用的Flash帶寬

4. FW運行時間：不能隱藏在Flash操作中的耗時操作

在固定Flash模型之后，就要去盡量的靠近性能上限。實際對Flash進行操作時，會有大量時間不處于理想狀態，經常出現實際測量速度小于計算速度。該文章就是在討論：如何縮短不理想狀態的用時占比。

2怎么確認細枝末節

怎樣在這些細枝末節處判斷，是否能進一步優化呢？較好的方式是使用邏輯分析儀抓取一份時序圖。觀察時序圖中是否有明顯數據總線空白時間，以及表格刷新時間是否合理。

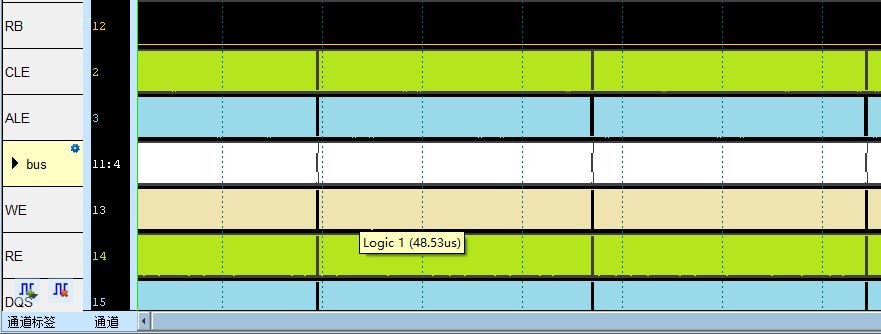

下圖是抓取的一個較好的寫命令波形。可以看到DataBus總是被寫入數據占用，沒有大量空白的現象。寫的過程中，RB總線一直處于繁忙狀態，F(xiàn)W沒有去等待上一次寫命令的RB，而是切換CE進行操作。同時也可以觀察到存在數據總線為空白的狀態。

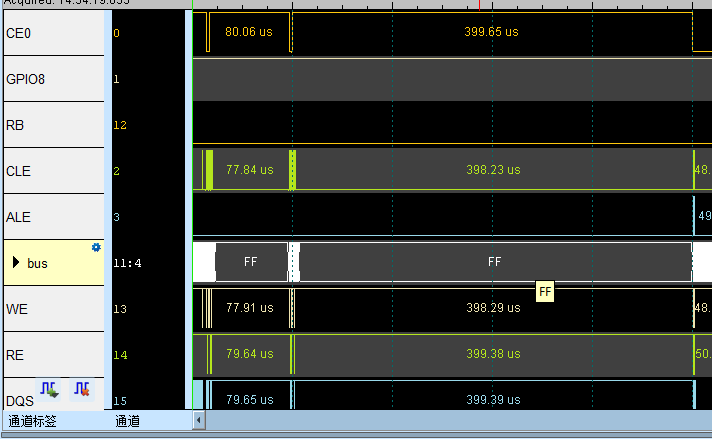

但是當放大該部分可以看到，足足有400+us是沒有進行Flash操作的。在各個接口都加入GPIO8的輸出后：就可以根據波形分析出此處在走什么流程，以及怎樣去減少不必要的時間損耗。

3減少非必須帶寬占用

寫入Flash的數據可以分為：Host寫入數據，表格數據、冗余數據、填充數據。除Host寫入數據外，其他數據對Host來說都是不必要的寫入，但又是固件運行所需要的。減少非Host數據的刷新，也是對性能的一個優化。

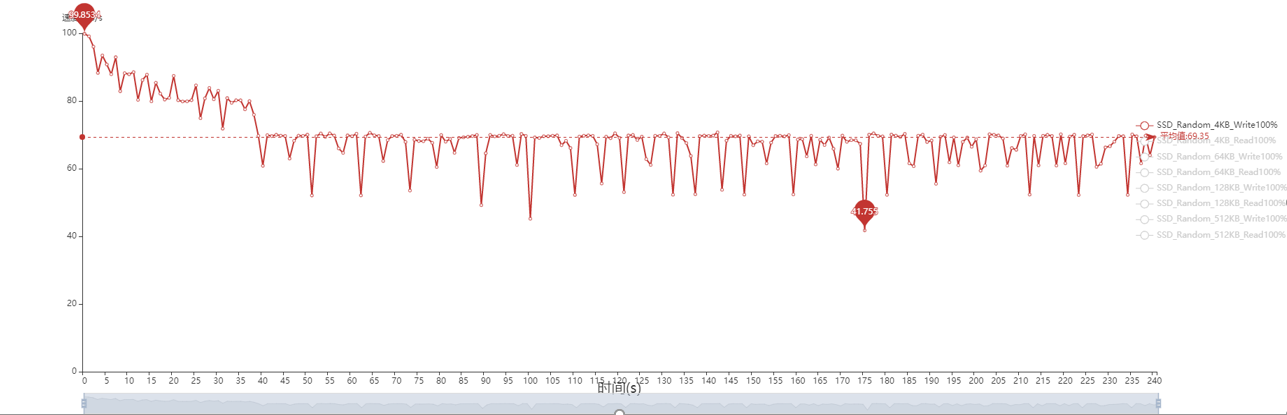

某版本測試下4K隨機寫入，平均只有30+M/S：

得一微團隊發現了該細節，通過減少非Host使用的Flash帶寬，得平均性能提升到了70M/S：

最終測試得到兩個容量相差一倍的相同顆粒盤，采用了該方案的卻能在4K隨機瞬時寫性能上做到一致，甚至在4K隨機滿盤更加優秀。

4總結

通過在時序圖中分析每段時間占用情況，可以更好的了解性能阻塞點?？梢苑治龀霎a(chǎn)品內部是處于一個什么樣的狀態？正在處理怎樣的事情？耗時是否合理？以及是否可以進行優化？正是得一微團隊在細枝末節中不斷計較，不斷精進，不斷優化，用匠心磨礪產品，才能使得產品獲得更高的速度、更平穩可靠的狀態以及更優的性能表現。

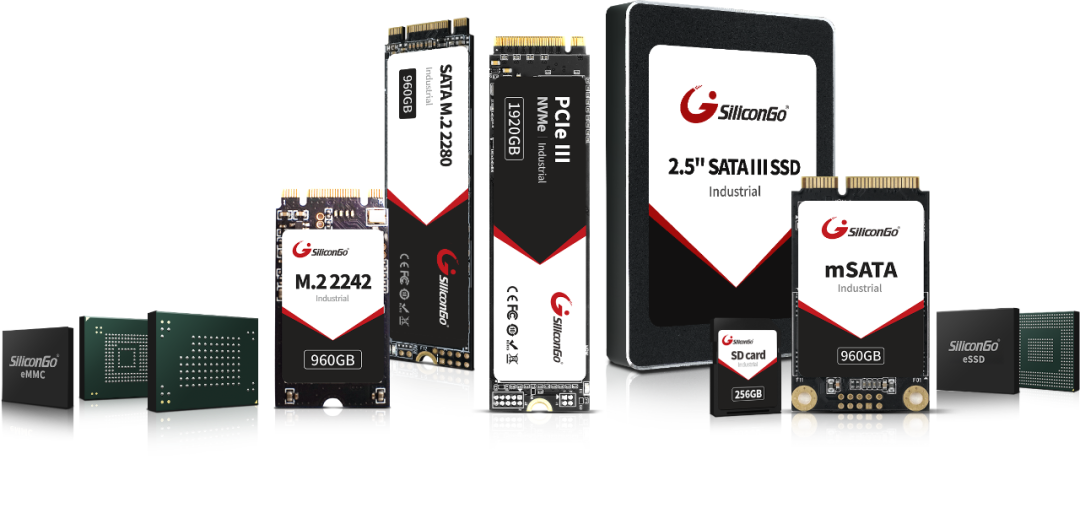

基于如此追求，得一微旗下全自主工業存儲解決品牌“硅格 (SiliconGo)”，為行業客戶提供完整的工業用固態存儲解決方案，產品皆搭載得一微自研的主控芯片，具備寬溫、高度客制、高可靠性、高密度封裝、大容量等特性，能夠保障產品在嚴苛環境下的數據完整性和可靠性，已廣泛應用于軌道交通、工業電腦、服務器、視頻監控、網絡通訊、電力能源、智能家居、車載等眾多領域。
